Francis Modellversuch

erfolgreich abgeschlossen

Anfang des Jahres 2022 beauftragte TEMSAN (Türkiye Electromechanic Industries Inc.) die Prof. Dr. Jaberg und Partner GmbH mit der Unterstützung zur Modernisierung der Francis-Turbineneinheiten für das Kraftwerk Hirfanli in der Türkei, südöstlich von Ankara.

Die Tätigkeiten umfassen die mechanische Berechnung und CFD-basierte Entwicklung der Hydraulik, sowie sämtliche Modell-Messungen nach IEC-Norm. Wir freuen uns, dass der Modellversuch erfolgreich und termingerecht Anfang Jänner 2023 abgeschlossen werden konnte. Dieser wurde im Labor des Instituts für hydraulische Strömungsmaschinen der Technischen Universität Graz durchgeführt. Der Modellversuch hat die anspruchsvolle CFD-Auslegung hinsichtlich Wirkungsgrad und besonders Kavitation bestätigt.

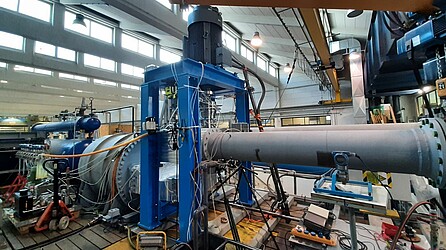

Prüfstandsaufbau im Labor des Instituts HFM der TU Graz

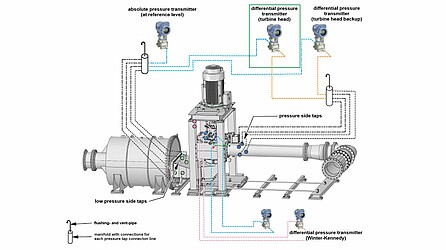

Schematischer Aufbau der Differenzdruckmessung zur Bestimmung der Turbinen-Fallhöhe und Absolut-Druckmessung auf Turbinen-Referenz-Niveau, sowie Differenzdruckmessung Winter-Kennedy Methode

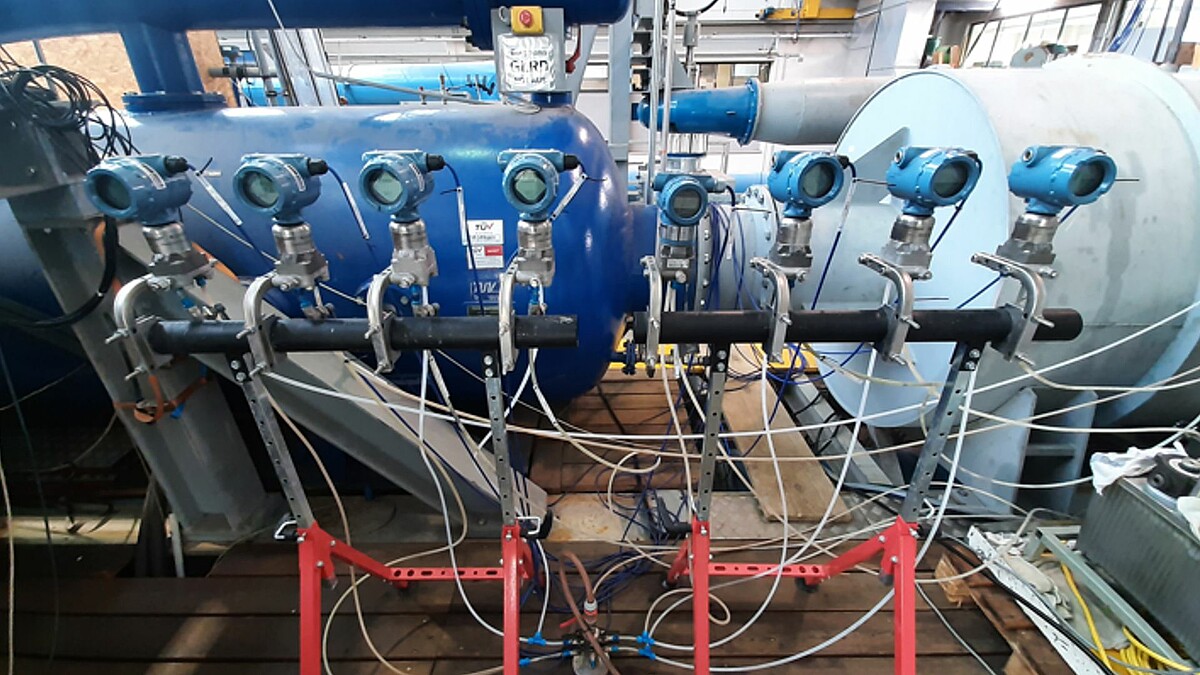

Differenzdruckaufnehmer für Radseitenraumdrücke, Winter Kennedy Messung (Index Test) und Axial-Schub

Das Kraftwerk Hirfanli wurde in den Jahren 1953 bis 1959 gebaut und 1960 in Betrieb genommen. Es verfügt über 4 Francis-Einheiten mit einer Gesamtleistung von 128 MW.
