Im Auftrag eines renommierten Turbinenherstellers führten wir Untersuchungen der Saugrohrströmung an einer Bestandsanlage in Ungarn mithilfe numerischer Strömungssimulation (CFD) durch.
Im Zuge eines Refurbishment-Projekts soll dort eine Jahrzehnte alte Kaplanturbine durch eine neue ersetzt werden. Da sowohl die Spirale als auch das Saugrohr im Wesentlichen unverändert bleiben müssen, musste überprüft werden, ob sich das neue, modellgetestete hydraulische Design von Leitapparat und Laufrad ohne erhebliche Wirkungsgradeinbußen mit den bestehenden Komponenten verbinden lässt. Im Detail galt es zu klären, ob die Performance durch das Bestandssaugrohr ungünstig beeinflusst wird.
In diesem Fall war es unabdingbar, das zu untersuchende Strömungsgebiet auf die Komponenten Leitapparat, Laufrad, Saugrohr sowie Unterwasserbereich auszuweiten, um so die Interaktion der Einzelkomponenten, und hier im speziellen die Laufrad-Saugrohr-Interaktion, erfassen zu können.

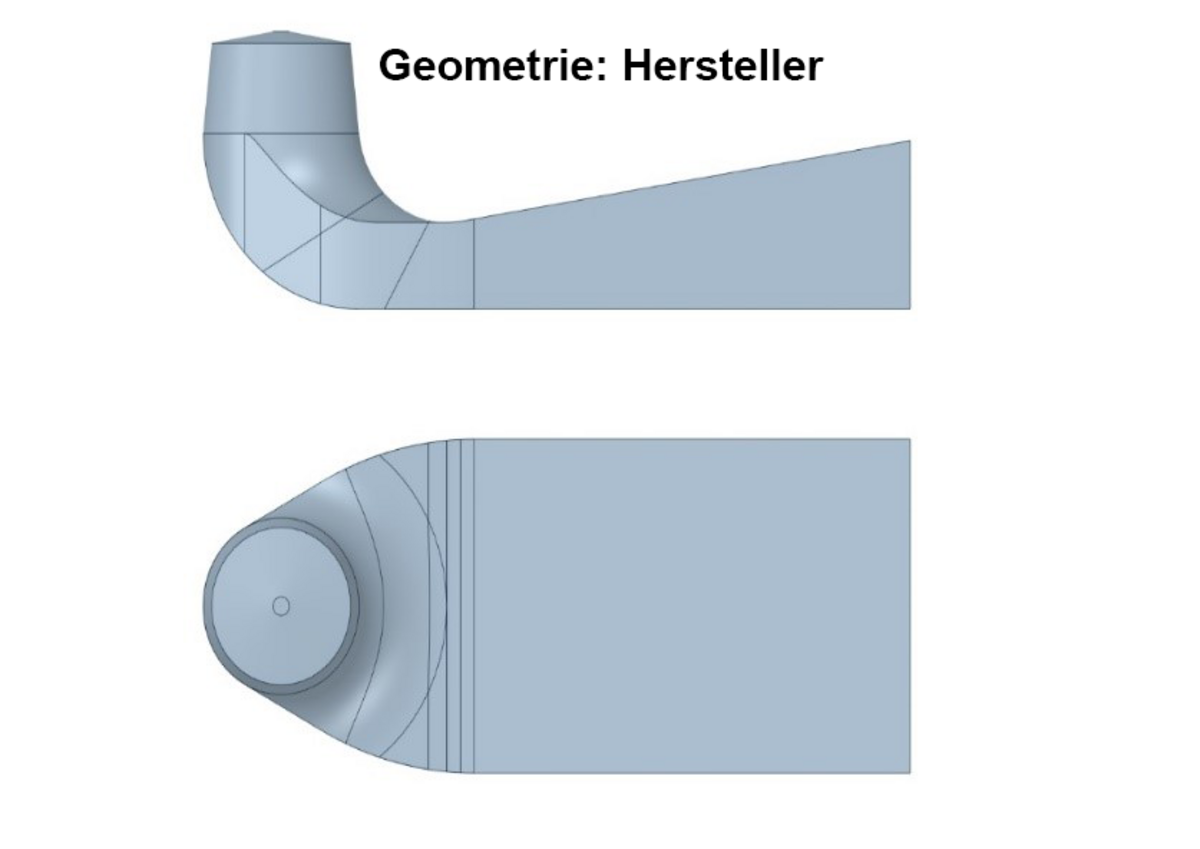

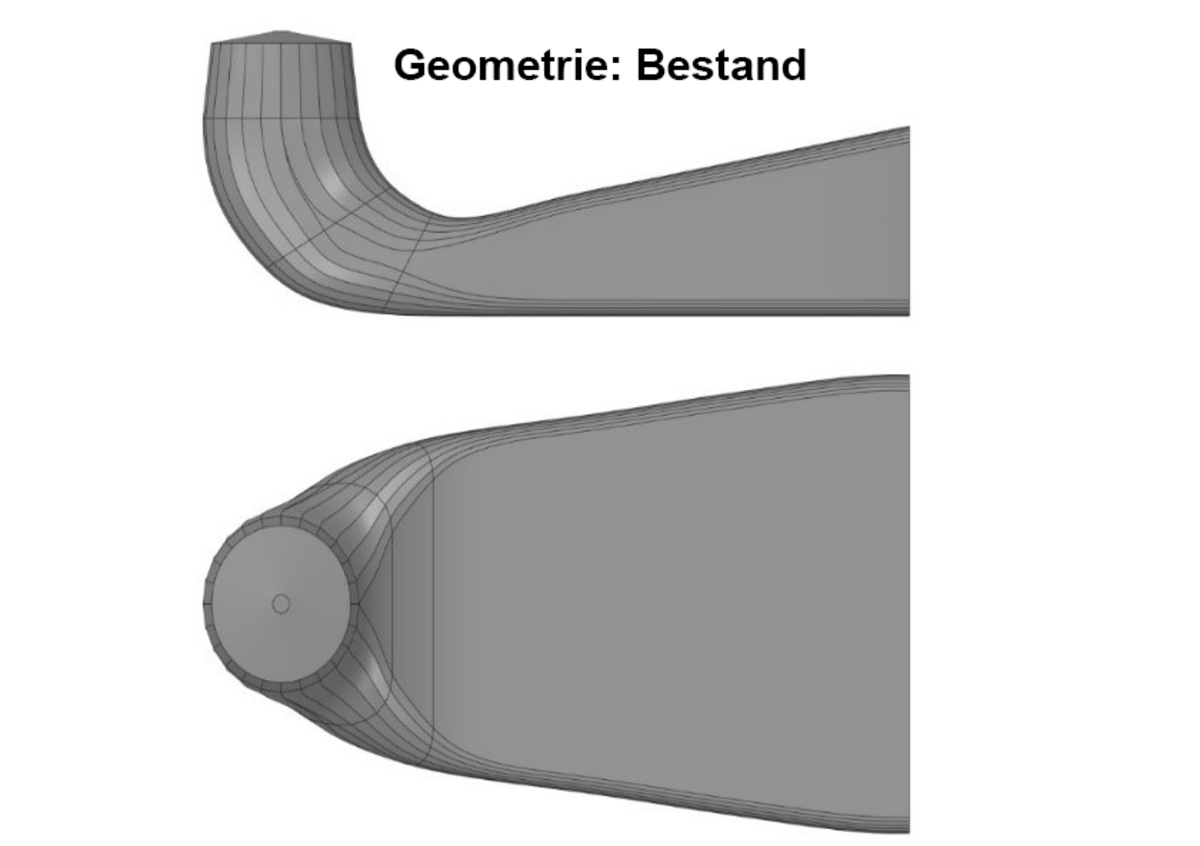

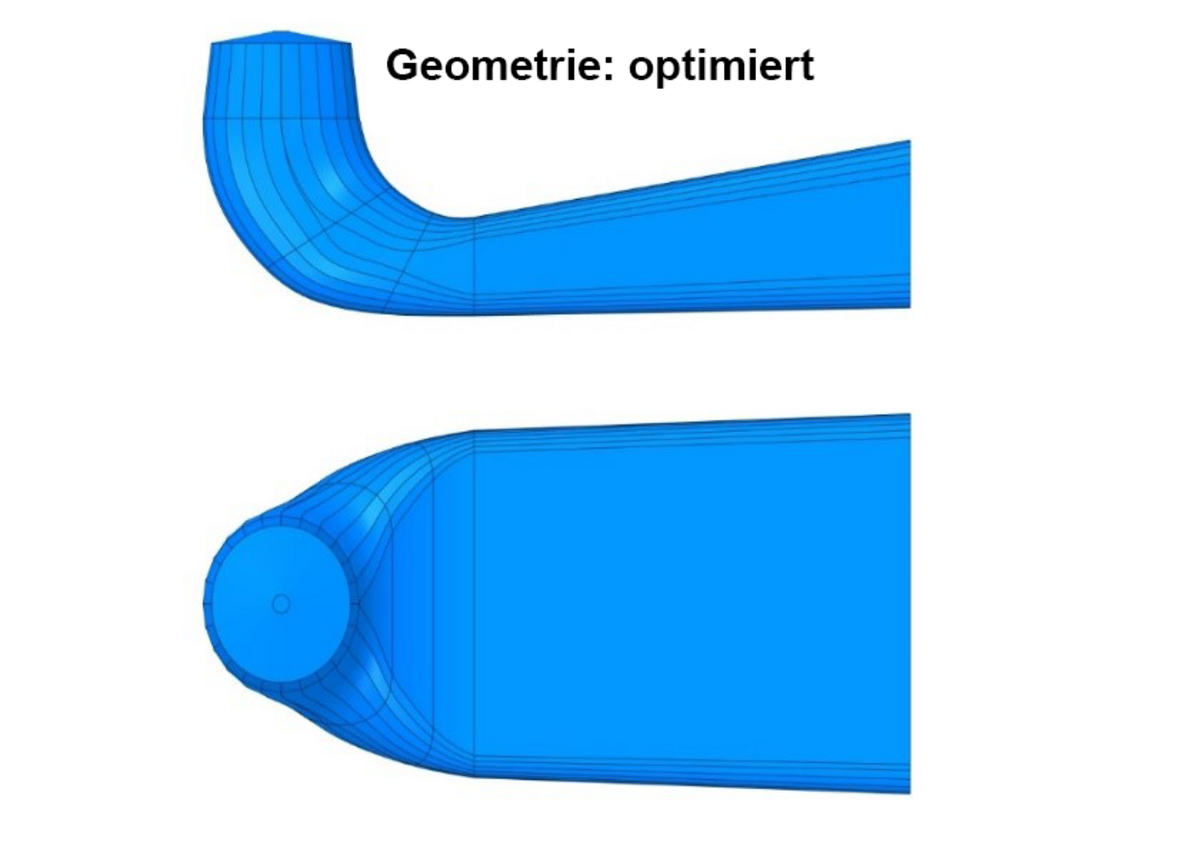

Es wurden neben dem Bestandssaugrohr eine vom Hersteller vorgeschlagene Geometrie, sowie eine von uns optimierte Saugrohrversion untersucht. Schlussendlich konnte in enger Abstimmung mit dem Auftraggeber eine für den Endkunden technisch sowie auch wirtschaftlich optimale Lösung gefunden werden.
